3D球场项目 (五) 把客户端的核心业务流 讲完了：Native 推送 → DataManager 队列 → ScenePlayer 章节调度 → GameController 状态机 → Handler → 渲染层。功能闭环跑通之后，真正的硬仗是 “工程化"和"性能”——前者保证 项目能稳定上线（编译跑通、退出不崩、Swift 调用顺手），后者保证在中低端机上画面流畅。

第一版上线时遇到了两类问题：

• 稳定性 / 工程化：modulemap 编译报错、lipo 架构冲突、A11 设备启动 crash、 Cocos 退出期 OpenAL 资源竞争 crash……这些都不是"画面卡"，但每一个都能让用户体验 归零；
• 性能：中端 iPhone 在比赛回合渲染期间，GPU 和 CPU 都偶尔抖到 80%+，帧率掉到 30 fps 出头。

本篇按这两类拆成两部分，所有改动都遵循一条原则：不动玩法，只把工程问题和帧时间 解决掉。

架构改动一览

3D球场项目 (二) 介绍过弹幕引擎的四层 架构（腾讯视频 APP / MagicDanmakuiOS / MagicDanmaku / cocos-engine）。这一阶段 每一层都动了——3D 球场不是单点改造，而是一次自上而下的纵贯。下面这张图是把 PartTwo 那张原始架构图重画一遍，改动的节点用蓝色、新增的节点用绿色， 没动的节点保持白色：

一句话归纳：

• 业务层：从无到有新增了一整套 SwiftUI 容器 + Combine Broker + Overlay 控件 （PartFive §四）；
• MagicDanmakuiOS 层：完成 framework 化（modulemap）+ 真机 crash 修复 （A11、lipo），CocosPlayer 内部尝试切代理后又回滚（PartFive §3.1）；
• MagicDanmaku 层：Assets 里新增整个 3D 网球球场子树（≈ 6.7 万行 TypeScript）， 原有弹幕组件零改动。性能优化（VAT 观众、合材、减面、shader 边线、降频）也都集中 在这一层；
• cocos-engine 层：4 处可见改动——loadScene 全流程能力升级、JsbBridgeWrapper 内存语义修复、AudioEngine OpenAL 退出守卫、OC 头文件 Swift 友好标注。

下面分两部分展开，每一项都对应到上图里的某个标蓝 / 标绿节点。

第一部分：工程化

一、应用启动模板：自定义 settings 路径 + sceneRouter 启动判断

我们的 iOS 容器需要把 settings.json 放在 App 的私有目录（动态下发的资源都丢这）， 原始模板写死从主 bundle 读，所以模板要让一步：先问 Native 拿到自定义路径，没有就回退 到默认路径。

// cocos-engine/templates/launcher/application.ejs:24
start () {
    let customSettingsPath = "";
    if (cc.sys.isNative && (cc.sys.os === cc.sys.OS.IOS || cc.sys.os === cc.sys.OS.OSX)) {
        customSettingsPath = cc.native.reflection.callStaticMethod(
            'QSInMatchTop3DLiveViewController', 'getSettingsPath');
    } else if (cc.sys.isNative && cc.sys.os === cc.sys.OS.ANDROID) {
        customSettingsPath = cc.native.reflection.callStaticMethod(
            'com/cocos/lib/CocosHelper', 'getSettingsPath', '()Ljava/lang/String;');
    }
    // ★ 拿到 Native 自定义路径就覆盖；空字符串 / undefined 保留默认
    if (customSettingsPath !== "" && customSettingsPath !== undefined) {
        this.settingsPath = customSettingsPath;
    }
    return cc.game.init({
        debugMode: <%= debugMode %> ? cc.DebugMode.INFO : cc.DebugMode.ERROR,
        settingsPath: this.settingsPath,
        // ...
    }).then(() => cc.game.run());
}

另一条线是 isStartWithSceneRounter 属性——这是 CocosCreator 对外暴露的一个 BOOL， 告诉调用方"App 这次是不是以 scene-route 作为根场景启动的"。这个属性的实现演化挺典型：

1. 一开始把这段逻辑写在引擎里：在 CocosCreator init 时去读 src/settings.json， 用 KeyPath launch.launchScene 拿到主场景名，再判断 lastPathComponent == "scene-route.scene"；
2. 紧接着后续重构把整段 isStartWithSceneRouter 方法以及对它的 init 调用都移除了——读 settings.json 这种业务知识不该写在引擎里；
3. 最终方案：isStartWithSceneRounter 仍然作为 CocosCreator.h:49 上的一个公开 BOOL 属性保留，但 由 iOS 容器层在自己合适的时机 setter 写入，引擎只读不算。

// cocos-engine/native/cocos/platform/ios/Headers/CocosCreator.h:49
/// 是否是以 sceneRounter 启动的
@property (nonatomic, assign) BOOL isStartWithSceneRounter;

这种 “先写到引擎、再下放到容器” 的回退是个很值得记下的设计决策——引擎不应感知业务 配置，越靠近内核的代码越要保持纯净。

二、OpenAL 退出期资源竞争 crash 修复

线上一段时间反馈过一类很稳定但很难复现的 crash：从 Cocos 场景退出回 iOS 原生的瞬间， Cocos 引擎正在析构、AudioPlayer 的 ~AudioPlayer() 还在调 alDeleteBuffers / alSourceStop / alGetSourcei，但底层 s_ALContext 已经被释放——线程安全直接崩。

修复分两步走，是个标准的"先临时止血、后正式修"过程：

Step 1：临时止血——直接把退出路径上的 OpenAL 调用注释掉：

// AudioEngine-inl.mm:213
  if (s_ALContext) {
-     alDeleteSources(MAX_AUDIOINSTANCES, _alSources);
+ //  alDeleteSources(MAX_AUDIOINSTANCES, _alSources);
      _audioCaches.clear();
      ...
  }

// AudioPlayer.mm:125
  ALOGVV("Before alSourceStop");
- alSourceStop(_alSource);
+ // alSourceStop(_alSource);

注释掉等于不释放，会泄漏一点点资源，但起码不崩。

Step 2：正式修——加一个 atomic 守卫，所有 OpenAL 调用统一前置检查：

// cocos-engine/native/cocos/audio/apple/AudioEngine-inl.h:36
namespace cc {
class Scheduler;

// 标识 AudioEngine 是否正在销毁，用于避免销毁时的 OpenAL 线程安全问题
extern std::atomic<bool> s_isEngineDestroying;
} // namespace cc

// cocos-engine/native/cocos/audio/apple/AudioPlayer.mm:57
AudioPlayer::~AudioPlayer() {
    destroy();
    // 引擎正在销毁就跳过 alDeleteBuffers
    if (_streamingSource && !s_isEngineDestroying.load()) {
        alDeleteBuffers(QUEUEBUFFER_NUM, _bufferIds);
    }
}

void AudioPlayer::destroy() {
    _isDestroyed = true;
    bool isEngineDestroying = s_isEngineDestroying.load();
    // ...
    if (!isEngineDestroying) {
        ALint sourceState;
        alGetSourcei(_alSource, AL_SOURCE_STATE, &sourceState);
        if (sourceState == AL_PLAYING) { /* 排空 buffer 队列 */ }
    }
    // ...
    if (!isEngineDestroying) {
        alSourceStop(_alSource);
        alSourcei(_alSource, AL_BUFFER, 0);
    }
}

修法的精髓是 在 ~AudioEngineImpl() 入口处把 s_isEngineDestroying 置 true， 之后整个析构链路上的 OpenAL 调用都被这个 atomic 守卫挡住。比一刀砍掉调用更稳， 也不会泄漏正常路径下该释放的资源。

三、Swift 友好的 OC 头文件标注 + 编译修复

iOS 容器层是 Swift 写的，引擎暴露的 OC 头一直没做 Swift Concurrency / 类型化集合 / 可空性的标注，从 Swift 调过来体验不好。这一轮在 5 个文件加了一整套标注：

// cocos-engine/native/cocos/platform/ios/Headers/CocosCreator.h:18
NS_SWIFT_SENDABLE                              // 值类型，跨 actor 传递安全
@interface CocosLoadSceneConfig : NSObject
@end

NS_SWIFT_UI_ACTOR                              // 必须在主线程访问，对应 Swift @MainActor
@interface CocosCreator : NSObject
@end

// CocosView.h:45 / 68
NS_SWIFT_UI_ACTOR
@protocol CocosViewSceneDelegate <NSObject>
@end
NS_SWIFT_UI_ACTOR
@interface CocosView : UIView<CocosMetalUIView>
@property (nonatomic, copy, nullable) void(^doubleTapResumedCallback)(void);  // 补齐 nullable
@end

// CocosTimerType.h:7（C enum → NS_ENUM，Swift 侧能拿到正经枚举类型）
typedef NS_ENUM(NSInteger, CocosTimerType) {
    COCOS_TIMER_DISPLAY_LINK,
    COCOS_TIMER_SOURCE_TIMER
};

// CocosProfileInfo.h:22（裸 NSMutableDictionary → 类型化）
@property (nonatomic, strong) NSMutableDictionary<NSString *, NSNumber *> *frameMap;
@property (nonatomic, strong) NSMutableDictionary<NSString *, NSNumber *> *wholeMap;

加完之后 Swift 调用方就能写 @MainActor 标注的代码、用类型化字典、对 NS_ENUM 做 完整 switch、对 nullable 属性强制解包。对画面无感，但对容器侧维护性提升非常显著。

四、iOS 容器层的编译 / 构建修复：modulemap + lipo 架构

iOS 容器层这一阶段从老式 pod 升级到了现代 framework，过程踩了三个坑。

4.1 开启 modulemap 支持

业务侧用 Swift import MagicDanmakuiOS 而不是 #import <MagicDanmakuiOS/...>， 需要 podspec + 显式的 modulemap：

# MagicDanmakuiOS.podspec:115（修订后）
spec.public_header_files = 'MagicDanmakuiOS/Headers/**/*.h'  # ★ 仅暴露 Headers/

// MagicDanmakuiOS/Headers/MagicDanmakuiOS.h（umbrella header 节选）
FOUNDATION_EXPORT double MagicDanmakuiOSVersionNumber;
FOUNDATION_EXPORT const unsigned char MagicDanmakuiOSVersionString[];

// 核心组件
#import <MagicDanmakuiOS/CocosTimerType.h>
#import <MagicDanmakuiOS/CocosView.h>
#import <MagicDanmakuiOS/CocosCreator.h>
#import <MagicDanmakuiOS/CocosProfileInfo.h>
#import <MagicDanmakuiOS/CocosPlayer.h>
// 桥接组件
#import <MagicDanmakuiOS/JsbBridgeWrapper.h>
#import <MagicDanmakuiOS/DanmaV8Bridge.h>
#import <MagicDanmakuiOS/CCNativeChannel.h>
#import <MagicDanmakuiOS/CocosMessageInvoker.h>

# MagicDanmakuiOS/Headers/module.modulemap
framework module MagicDanmakuiOS {
    umbrella header "MagicDanmakuiOS.h"
    export *
    module * { export * }

    link framework "UIKit"
    link framework "Metal" / "MetalKit" / "JavaScriptCore" / "WebKit" / "AVKit"
    link framework "OpenAL" / "OpenGLES" / "AudioToolbox" / "MetalPerformanceShaders"
    // ...
    link "c++" / "stdc++" / "z" / "sqlite3" / "iconv"
}

值得注意：modulemap 里把所有需要的系统 framework 和 C 库都显式 link 了一遍——这样 业务侧 podfile 引用 MagicDanmakuiOS 时，不需要再手动加 OpenAL / sqlite3 这些 依赖，编译期 ld 会自动接上。

紧接着的修复把 CocosPlayer.h / CCNativeChannel.h 等几个常用头文件 从 Classes/ 搬到 Headers/——modulemap 模式下 umbrella header 引用的所有头必须都 在 public 路径下，否则报 “non-modular header inside framework module”。

4.2 lipo 架构冲突

出 framework 之前要把模拟器（x86_64）和真机（arm64）的静态库 lipo -create 成胖 二进制。旧脚本对两个 sdk 复用同一套构建产物路径，结果模拟器的 build 把真机的二进制 覆盖了，lipo 合并时拿到两个 x86_64 的输入直接报 same architectures。修法是按 sdk 分目录构建：

# build_static.sh（节选）
SIM_BUILD_DIR="$BUILD_PROJ_DIR/build/$CONFIGURATION/products/iphonesimulator"
DEVICE_BUILD_DIR="$BUILD_PROJ_DIR/build/$CONFIGURATION/products/iphoneos"

# 模拟器（x86_64）
xcodebuild -project "$PROJECT_PATH" -target cocos_engine \
    -sdk iphonesimulator \
    OTHER_CPLUSPLUSFLAGS='$(inherited) -Wno-invalid-specialization' \
    CONFIGURATION_BUILD_DIR="$SIM_BUILD_DIR"
cp "$SIM_BUILD_DIR/libcocos_engine.a"   "$X86_LIB/libcocos_engine.a"
cp "$SIM_BUILD_DIR/libboost_container.a" "$X86_LIB/libboost_container.a"

# 真机（arm64）
xcodebuild -project "$PROJECT_PATH" -target cocos_engine \
    -sdk iphoneos \
    OTHER_CPLUSPLUSFLAGS='$(inherited) -Wno-invalid-specialization'
# arm64 后续再 cp + lipo -create -output

4.3 A11 设备非法指令 crash

arm64 产物路径不一致导致 lipo 拿到的是旧缓存；A11 Bionic（iPhone X / 8）启动 EXC_BAD_INSTRUCTION。后者根因非常隐蔽：

libboost_container.a 编译时未指定 IPHONEOS_DEPLOYMENT_TARGET，编译器生成了 ARMv8.3 的 ldaprb 指令（FEAT_LRCPC），该指令在 A11 Bionic 及更早芯片上为 非法指令，触发 SIGILL。

修法两步走：① 所有 xcodebuild 调用统一加 IPHONEOS_DEPLOYMENT_TARGET=12.0，强制 生成 ARMv8.0 兼容指令；② 构建前 rm -rf 清理 DerivedData，避免吃到旧的 ARMv8.3 缓存。

# build_static.sh（修订后）
xcodebuild ... \
    IPHONEOS_DEPLOYMENT_TARGET=12.0 \    # ★ 强制 ARMv8.0 兼容指令集
    OTHER_CPLUSPLUSFLAGS='$(inherited) -Wno-invalid-specialization' \
    CONFIGURATION_BUILD_DIR="$SIM_BUILD_DIR"

这一类问题只能在真机上复现、单元测试和模拟器都查不出来，是典型的"上线后用户日志里 拼出来"的疑难杂症，写一笔下来作为后人参考。

五、引擎子模块的滚动更新

MagicDanmakuiOS 这一层把 MagicDanmaku（即我们的 cocos-engine 内部分支）挂作 git submodule，每次引擎侧出新提交，这边就跟一笔 “更新子模块” 的提交。这段范围内带过的 关键升级：

每次更新子模块还顺带更新了 MagicDanmakuiOS/Headers/*.h（这层做的是 Headers 镜像）和 MagicDanmakuiOS/libs/libcocos_engine.a（预编译的静态库，避免业务方再编一遍引擎）。 比如 44ae7242 同时改了 5 个头文件 + 重新打包了 libcocos_engine.a 和 libboost_container.a。

5.1 MagicDanmaku 拆包与分阶段加载（1fa6d079 → 17a0243c）

除了上面的引擎滚更，MagicDanmaku 业务层在这一段还做了一次关键的加载链路优化：

• 1fa6d079：把网球资源从单一大包拆成 4 个子 Bundle（player / animation / audio / audience）；
• e0cdaecd：把子包提升为顶级 bundle 路径，Native 侧直接按本地目录加载；
• 17a0243c：补齐音频拆包后的动态绑定链路（绑定后再 setup）。

这次改造的核心是 首屏渲染与全量资源就绪解耦。

为什么要拆包？

单一大包的问题是：首屏阶段会被“非关键资源”拖住。观众、音频、次要资产即使不是首帧必需， 也会跟核心资产一起进入同一轮资源解析与加载路径，导致用户必须等待“全量就绪”才能看到画面。

拆包为什么能加快？

1. 加载范围收敛：把资源按职责拆到 player / animation / audio / audience，首屏先加载核心子包， 避免非关键资产进入首屏关键路径；
2. 优先级调度：按 priority 顺序加载，先保证球员与动画可用，再补音频和观众；
3. 阶段并行：ScenePlayer.start() 先触发首帧检测（onFirstFrameRendered），同时后台加载并动态绑定， 全部完成后再回调 onBundlesLoaded；
4. 指标可观测：iOS 侧同时上报 first_frame_time 与 bundle_load_time，把“可见时间”和“全量就绪时间”拆开统计。

线上数据上，这一策略把首屏加载从 1.5s 降到 500ms，性能提升约 67%。

第二部分：性能优化

第一部分修的是"项目能不能上线"，这一部分修的是"上线之后画面够不够流畅"。所有改动 按"改资产"和"改代码"两类排开，加上一张总收益对照，共八节。

六、VAT¹ + GPU Instancing²：观众席

观众一场球场要放 200 人左右。如果每个人都是 SkinnedMeshRenderer + 独立 Material， DrawCall³ 直接爆——蒙皮动画走 CPU 计算关节矩阵、Material 不同还合不了批。

VAT（Vertex Animation Texture）是把骨骼动画"烘焙"成两张纹理（位置图 + 法线图）、 在顶点着色器里采样还原顶点位置的技术——它把"骨骼蒙皮 + 关节矩阵插值"换成一次纹理 采样，代价是失去骨骼控制能力，但获得了 GPU Instancing 的资格：相同的 VAT 模型 可以合批到一次 DrawCall。

我们把观众的呼吸 / 挥手动画离线烘焙成 VAT 纹理，运行时用 MeshRenderer + builtin-unlit 渲染：

// Audience/AudienceGenerator.ts:279
/** 材质缓存：key = `${纹理 uuid}_${dark|normal}` */
private _materialCache: Map<string, Material> = new Map();

private getOrCreateSharedMaterial(texture: Texture2D, isDark = false): Material {
    const cacheKey = `${texture._uuid}_${isDark ? 'dark' : 'normal'}`;
    const cached = this._materialCache.get(cacheKey);
    if (cached) return cached;

    const mat = new Material();
    mat.initialize({
        effectName: 'builtin-unlit',
        defines: {
            USE_TEXTURE: true,
            USE_INSTANCING: true,    // ★ 启用 GPU Instancing
        }
    });
    mat.setProperty('mainTexture', texture);
    if (isDark) {
        // 远端高排座位染暗，模拟自然遮挡
        mat.setProperty('mainColor', new Color(150, 150, 150, 255));
    }
    this._materialCache.set(cacheKey, mat);
    return mat;
}

// 应用阶段：从 SkinnedMeshRenderer 改成 MeshRenderer
const renderer = audienceNode.getComponentInChildren(MeshRenderer);
const needDark = seatInfo && /* sectionId / row / seat 综合判断 */ false;
renderer.material = this.getOrCreateSharedMaterial(randomTexture, needDark);

收益：

观众动画因为都是循环动作（呼吸、左右晃），VAT 的"丢失骨骼控制"代价完全可以接受。 球员仍然走骨骼动画 + QSArmature 包装——球员需要按服务端 Script 切换 hit / back_hand_hit / run / serve / victory 等动作，VAT 不适合这种动态切动画的场景。

七、球场材质合并（6e962ea0）

球场原本一个 MeshRenderer 挂 4 个材质槽⁴（边线、地面、网、装饰），即使只有一个 mesh，每个材质就是一次 DrawCall：

- "_materials": [
-   "__uuid__": "...@5381f",
-   "__uuid__": "...@00a48",
-   "__uuid__": "...@1cd61",
-   "__uuid__": "...@75cec"
- ]
+ "_materials": [
+   "__uuid__": "...@bb4ef"   // 合并后的单一材质
+ ]

合并方式是在 Blender⁵ 里把多套贴图打到一张 atlas⁶，再合并材质槽。 court.glb⁷ 体积反而从 8.2 MB → 10.3 MB（顶点信息增加），但 court.glb.meta 行数 从 4287 → 2950，DrawCall 从 4 降到 1。

这是一个非常典型的"用空间换 DrawCall"的取舍——移动 GPU 上 DrawCall 是比内存更稀缺的 资源，多 2 MB 顶点数据完全可以接受。

八、球员 / 球拍减面 + 纹理压缩

从仓库内容看，这一段目前只保留了结果数据（减面前后体积 / 三角数），没有提交 Blender 工程文件（.blend）或具体参数截图； 但按这批数据，流程基本可以还原为一套 Blender 减面管线。

一个可复用的 Blender 流程：

1. 先分资产类型：
   • 角色（player.fbx）保骨骼、保蒙皮，只减网格；
   • 道具（racket.fbx）若不做骨骼动画可直接去骨骼，再激进减面。
2. 先做可控减面：对网格用 Decimate (Collapse)，按目标三角数回推比例（例如 15000→5560 约等于 0.37）。
3. 保护关键区域：面部、关节弯折区、拍框边缘这类轮廓敏感区域单独保留密度，避免动作时塌陷。
4. 减面后清理拓扑：重算法线、清理重复点/细碎三角、必要时重新三角化，避免引擎里出现黑边或闪面。
5. 回到引擎验收：重点看三类问题——动作变形、轮廓走样、法线高光异常；通过后再导出最终 FBX。

按这套方式处理后，FBX⁸ 体积缩了一半：

球拍顺带去骨骼（球拍是道具，不需要骨骼动画），所以减得最狠（-81%）。

GPU 纹理压缩在 8 张观众 / 球员贴图的 .png.meta 里加了一个开关：

// assets/tennis-player/player_male.png.meta
{
  "userData": {
    "compressSettings": {
      "useCompressTexture": true   // ★ 启用压缩，具体格式由打包平台决定
    }
  }
}

iOS 上跑出来的是 ASTC⁹（4x4 / 6x6 看尺寸自适应），单张纹理显存占用从 RGBA8 的 4 MB 降到 ~1 MB，整体显存节省 50–75%。

九、闲置降频 + 纹理分配监控

打开比赛但没数据可播（等服务端推送）的时候，画面其实只需要球员在底线 idle 站着， 没必要跑 60 fps。ScenePlayer 进入 WAITING_DATA 状态时直接把帧率压到 30：

// Model/ScenePlayer.ts（_changeState 内）
if (newState === ScenePlayerState.WAITING_DATA) {
    CPUOptimizationHelper.SetFrameRate(30.0);   // 闲置 30fps
    this._movePlayersToBaselineAndIdle();
} else {
    CPUOptimizationHelper.SetFrameRate(60.0);   // 数据来了恢复 60fps
}

这一步 CPU 占用直接腰斩。

同提交还引入了 TextureAllocationMonitor（603 行）——线上跑久了之后会偶发显存爆掉的 问题，事后才能从崩溃栈猜原因，这个工具把"什么时候、什么尺寸、什么调用栈"全记下来：

// utils/TextureAllocationMonitor.ts
export interface TextureMonitorConfig {
    warningThreshold?: number;   // 单边尺寸告警，默认 2048
    errorThreshold?: number;     // 单边尺寸错误，默认 4096
    maxMemoryMB?: number;        // 总纹理内存上限，默认 512
    enableStackTrace?: boolean;  // 抓分配栈
}

事后排查显存问题时，这个 monitor 救过命好几次——它不是优化，是让优化能落地的前提。

十、球员名称纹理动态尺寸

球员名字是画在球场底线两侧的两个矩形 Zone 上（远端 / 近端各一个），用 Canvas 2D 画完上传到 GPU。原本写死的 1024x256 既浪费又模糊（远端看起来糊、近端浪费像素）， 改成按"Zone 实际米数 × 分辨率参数"动态算，并卡在 [128, 1024] 之间：

// Game/PlayerInfoController.ts:135
const zoneSize = manager.getZoneSize();
const resolution = Math.max(this.textureResolution, 64);
this._textureWidth  = Math.ceil(zoneSize.width  * resolution);
this._textureHeight = Math.ceil(zoneSize.length * resolution);
const minSize = 128, maxSize = 1024;
this._textureWidth  = Math.max(minSize, Math.min(maxSize, this._textureWidth));
this._textureHeight = Math.max(minSize, Math.min(maxSize, this._textureHeight));

Canvas 绘制时字体大小也跟着自适应（约纹理高度的 60%）：

// Game/PlayerInfoController.ts:343
const autoFontSize = Math.min(this.fontSize, this._textureHeight * 0.6);
ctx.font = `${this.fontWeight} ${autoFontSize}px ${this.fontFamily}`;
ctx.textAlign = 'center';
ctx.textBaseline = 'middle';
ctx.fillText(name, this._textureWidth / 2, this._textureHeight / 2);
texture.uploadData(canvas);   // 直接传到 GPU

十一、球场边线：节点 → Shader

边线最早是用一堆细长 Plane 拼出来的——每条边线一个 Node + MeshRenderer。问题有两个： DrawCall 多（10+）、移动相机时远处的细线 闪烁严重（光栅化抖动）。具体表现是 近处看一切正常，相机一推远，边线就开始"断点"——一段在、一段不在，相机轻微移动还会 来回跳，视觉上像在"呼吸"。

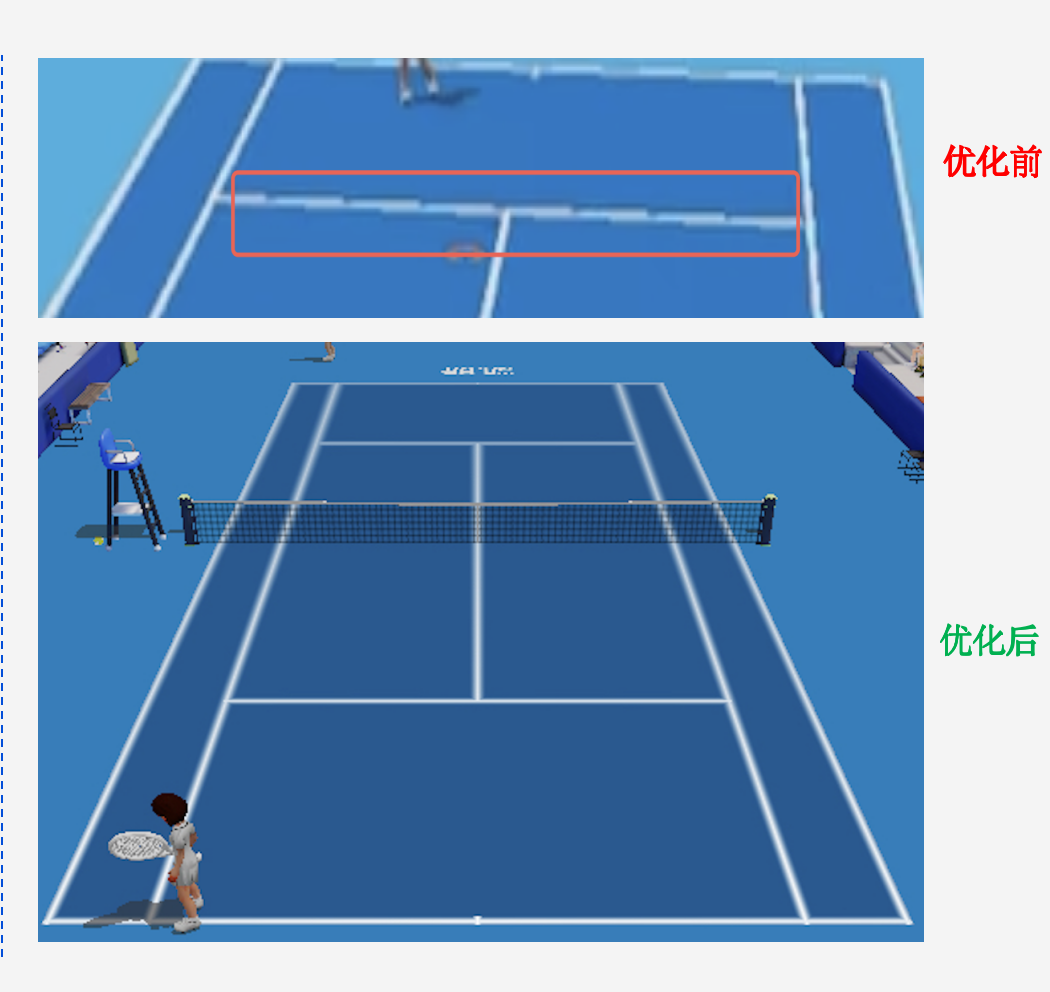

上图就是优化前后的直观对比：上半部分是老方案，能看到中场以远的边线明显有断点和锯齿； 下半部分是 shader 方案，从近端球员脚下到远端底线每一条线都平直连续。下面拆解为什么 必须走 shader 路线。

为什么传统抗锯齿在这里效果不佳

边线本质是球场平面上一条线宽 lineWidth = 5cm 的细长矩形。同一条 5cm 的线，投影到 屏幕上能占多少像素，完全取决于相机离它有多远：

最后一行就是所有问题的根：当几何体本身比一个像素还小时，光栅化每帧采样到不到的概率 都在变——这就是远处边线"呼吸"的物理来源。围绕这个根，几条常见路线各有死穴：

• MSAA / FXAA¹¹：基于"像素覆盖率"或"颜色梯度"的硬件 / 屏幕空间抗锯齿。当线宽 < 1 像素时，绝大多数像素的采样点根本没落在线上，输出要么"全是地面色"、要么"全是线色"， 小于 1 像素的几何体本身就是它的盲区，救不回来。
• 增大线宽：把 5cm 拉到 20cm，远处不闪了，但近处的线粗得像马路标线，球场比例 失真。
• LOD¹² 切换：远近换不同精度的 mesh，能解决，但要多准备一套资源、切换距离上视觉 会跳。
• 屏幕空间后处理：单独一个 Pass¹³ 描线，效果最好，但要做深度配合，开销也大。
• 程序化 shader：在 fragment shader¹⁴ 里算"该像素到最近边线的距离"，灵活高效， 唯一代价是抗锯齿要自己写——这正是我们最后选的路线。

关键难点：shader 在世界空间，但锯齿是像素问题

shader 路线绕不开一个坎：fragment shader 拿到的世界坐标单位是米，可锯齿是像素 现象。如果直接用 lineWidth = 0.05m 和"该像素到最近线的距离（米）“做比较，得到的 判定边界是恒定的；但一个像素对应的世界距离会随相机距离剧变——近处约 0.1 m/像素、 远处约 0.3 m/像素——边界恒定，过渡带的"像素宽度"就跟着剧变，远处直接退化成硬边，等价 于没做抗锯齿。

解决思路是把判定边界做成 “每像素自适应”：近处过渡带窄、线条锐利；远处过渡带自动 变宽，把"不到 1 像素的硬边"摊成"几个像素的渐变带”，视觉上自然就不闪了。

实现这一点要靠 GLSL 的 fwidth(x) = |dFdx(x)| + |dFdy(x)|¹⁵。它返回的是"该像素与水平/ 垂直相邻像素之间，x 的世界空间差量之和"——几何意义就是 “一个像素覆盖多少米”。 画成图就是这样：

屏幕空间相邻三像素             各自落在球场平面的世界坐标
┌─────┬─────┐                 P1: world.x = 1.00 m
│ P1  │ P2  │                 P2: world.x = 1.10 m   →  dFdx = |1.10 - 1.00| = 0.10 m
├─────┼─────┘                 P3: world.x = 1.20 m   →  dFdy = |1.20 - 1.00| = 0.20 m
│ P3  │
└─────┘                       fwidth(x) = dFdx + dFdy = 0.30 m / 像素

也就是说：当前这一像素，水平方向跨了 0.10 m、垂直方向跨了 0.20 m，加起来 0.30 m—— 它就是"这个像素覆盖多少米"的一个度量。相机推近，相邻像素挨得紧，fwidth 自动变 小（如 0.1 m/像素）；相机拉远，相邻像素拉开，fwidth 自动变大（如 0.3 m/像素）—— 正好就是我们需要的"自适应过渡带宽度"。

把这个值乘进 smoothstep¹⁶ 的边界，就实现了"近处锐、远处糊但不闪"的自适应抗锯齿。最终 方案就是 删掉所有边线节点，把边线绘制塞进 fragment shader：球场是一个大平面， shader 知道每条线的世界坐标，每个像素自己算"我离最近的边线多远"，再用 smoothstep

• fwidth 抗锯齿：

// effects/court-with-line.effect (节选)
uniform CourtParams {
    vec4  courtColor;
    vec4  lineColor;
    float lineWidth;        // 默认 0.05 m，可在编辑器里 0.01–0.20 调
    float courtHalfWidth;
    float courtHalfLength;
    float singlesHalfWidth;
    float serviceLineZ;
};

vec4 frag () {
    vec2 pos = v_worldPos.xz;
    float halfWidth = lineWidth * 0.5;

    // ★ 关键：用 fwidth 取屏幕空间像素大小，让远近线条等宽
    float aa = max(length(vec2(fwidth(pos.x), fwidth(pos.y))), 0.001);

    // 求到最近一条边线（底线/边线/单打边线/发球线/中线）的距离
    float minDist = 1000.0;
    minDist = min(minDist, distToVLine(pos, -courtHalfWidth, ...));
    minDist = min(minDist, distToVLine(pos,  courtHalfWidth, ...));
    minDist = min(minDist, distToHLine(pos, -courtHalfLength, ...));
    // ... 其他线

    // ★ 抗闪烁核心：在 [halfWidth - aa*1.5, halfWidth + aa*1.5] 平滑过渡
    float aaRange   = aa * 1.5;
    float lineAlpha = 1.0 - smoothstep(halfWidth - aaRange,
                                       halfWidth + aaRange,
                                       minDist);

    return CCFragOutput(vec4(mix(courtColor.rgb, lineColor.rgb, lineAlpha), 1.0));
}

代码里的 aa 就是上一节推导的"一个像素对应多少米"，smoothstep 在 [halfWidth - aa*1.5, halfWidth + aa*1.5] 这条以像素为单位、随相机距离自动伸缩的过渡 带里做平滑——近处过渡带窄、线条锐利，远处过渡带宽、把亚像素硬边摊成几个像素的渐变带。

效果对比也很直观：老方案下，相机推到中场以远，边线开始出现规律性的"断点"，相机轻微 平移就会看到这些断点在屏幕上抖；切到 shader 方案后，从近端球员脚下到远端底线，每一条 线都保持等宽、平直、不闪烁——同时 DrawCall 从 10+ 降到 1（整个球场地面就一个 mesh）。

这一节是这一系列优化里最 “shader 思维” 的一笔——它说明了一个朴素道理：当一个东西 本质上是平面上的几何信号，与其用 mesh 拼出来，不如让 fragment shader 自己算。 mesh 表达"这是什么形状"，shader 表达"这个像素离形状多近"——后者天然支持任意分辨率 下的抗锯齿。

十二、击球点 / 飞行时间 / Update 降频 / Prefab 缓存

这个提交一次塞了四个不相关的优化，逐个简述：

1. 击球点 Y 抬高：原本击球点 y=0（地面），球员挥到地上不真实。改成调 PositionGenerator.ballHitPositionY() 拿到一个 1m 左右的标准击球高度。

2. 球飞行时间归一化：PartFive §2.3 讲过的"球飞行时间 = 移动时间 + 等待时间 + 击球关键帧时间"公式，按 hitKeyframeTime / animSpeed 归一化，避免不同动画速度下时序错乱。

3. QSArmature.update 降频：动画状态机的 update 每帧跑挺贵的，改成每 2 帧跑一次， 累计 deltaTime 一次性消化：

   // Player/QSArmature/QSArmature.ts
   private _updateInterval: number = 2;
   private _frameCounter: number = 0;
   private _accumulatedDeltaTime: number = 0;

   public update(deltaTime: number): void {
       this._gameTime += deltaTime;                 // 时间还得每帧累
       this._accumulatedDeltaTime += deltaTime;
       this._frameCounter++;
       if (this._frameCounter >= this._updateInterval) {
           this._updateCurrentAnimation(this._accumulatedDeltaTime);
           this._frameCounter = 0;
           this._accumulatedDeltaTime = 0;
       }
   }


   注意 _gameTime 仍然每帧累加——只有"动画状态检查"这件事降频，时间本身不能降频， 否则触发关键帧的判定会偏。

4. Prefab 缓存：球员 prefab 第一次加载耗时 200ms+，重连/重播时再加载就是浪费。 TennisAssetBinder 加了双层缓存（prefab 资源 + 实例化好的 Node）：

   private _prefabCache: Map<string, Prefab> = new Map();
   private _playerNodeCache: Map<string, Node> = new Map();


四个改动放在一个提交里其实是个反模式（commit 应该单一职责），但它们的共同点是 “从 profile 数据里挑出来的尖刺”——每个都是几毫秒、十几毫秒的级别，单独发 PR 不够分量， 合在一起一波解决。

十三、性能优化收益对照

把本篇涉及的优化项放到一张表里：

十四、收尾

PartFive 把客户端核心业务讲完，PartSix 把工程化和性能两块都讲完——到这里 3D 球场 项目客户端的工程闭环就真的完整了：

• 业务侧保证"功能正确"——状态机、Script 调度、超时恢复、ACE / 双误兼容；
• 工程化保证"项目能上线"——modulemap、framework 打包、Swift 兼容、退出 crash 修复；
• 优化侧保证"性能可接受"——VAT、合材、减面、压缩、shader、降频、缓存。

回看从 PartOne 到 PartSix 这一系列：（一）资产、（二）引擎、（三）Demo、（四）服务端、 （五）客户端业务、（六）客户端工程化与优化——一个完整的 3D 实时直播系统的全栈工程实践。
