3D球场项目 (一)

介绍

2025 H2，我们开始进行技术规划。体育的现状是版权不够丰富，关注对于非版权比赛，只有两种方式:

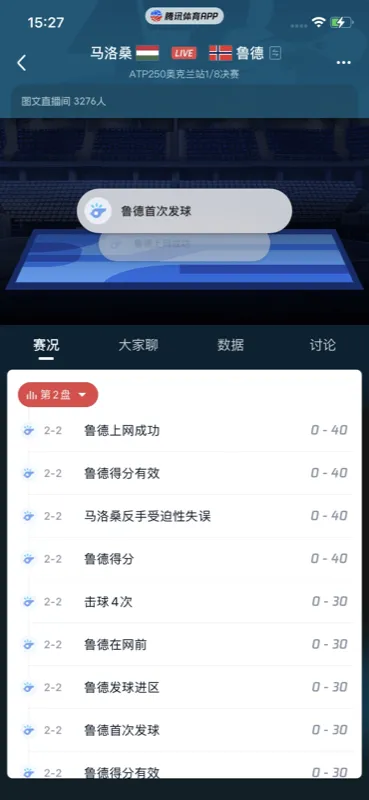

1. 图文直播: 就只有一个气泡文字展示

2. 文字直播：类似消息板的文字滚动

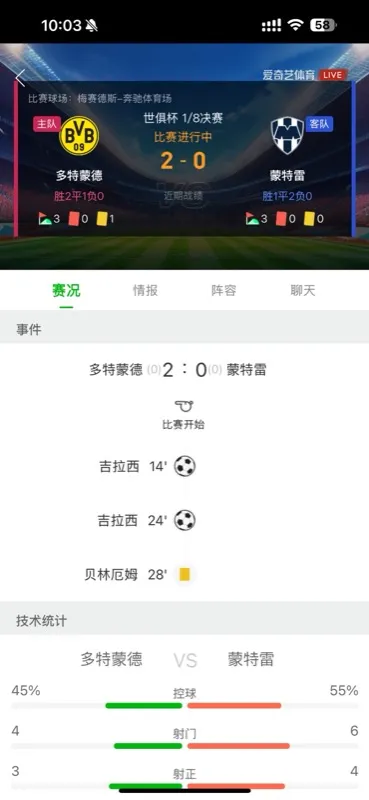

这两个形式提现都很一般，完全激不起用户的任何兴趣。竞品如爱奇艺，对于非版权赛事，也是类似的效果：

我们脑暴了一个使用 3D 来展示的计划。

规划阶段

最初我们计划在图文直播的基础上做一个增强，在特定情境下，如进球、得分等场景下，播放一个固定的 3D 动画。起初我们打算使用 PAG 形式，这个是最简单的，而且我们之前也有了一定的了解，PAG 文件支持一定程度的自定义，PAG 里面的文字、颜色，图片等等都可以替换。但是交互性相对使用 3D 模型差一些，无法实现调整视角、旋转等等，这个方案技术挑战也不足，所以很快放弃了。

我后来又想使用 Filament 来播 3D 模型，腾讯视频 NBA 直播间曾经使用这个项目做过球员专属的进场特效，支持用户调整视角，互动性更强。

但是我们想到了几个问题：

1. 谁来做这些动画呢？我们没有 3D 资产库，这意味着我们要让设计给每个球队设计一个球队，还有动画，我们的设计团队支持不了；
2. 做到最后还是只是一个播动画，虽然交互比 PAG 提高了，但还是很单调，这个想作为一个卖点，还是有点单薄；

我们决定扩展一下这个项目，不再是图文项目的一个增强项目，而是构建一个图文直播的平替：

1. 构建一套端到端的 AI 文生 3D 动画直播生成系统;

2. 实现输入一段自然语言文本描述（如剧情、场景、动作、情感等），或标准序列化的 event数据（如网球 opta 数据），自动生成对应的3D动画内容，包括：剧本情节、3D角色与场景模型，以及带有镜头、动作与交互，可在客户端高性能展示的完整动画展示；

我们最后选择网球来落地这个项目，是基于以下的几点考量：

1. 腾讯体育是釆买了 WTA 以及澳网 OPTA 数据的版权，相比原来的图文直播，3D 直播显然能给用户提供更好的临场感；
2. 与篮球、足球相比，网球球员较少，场面没有那么复杂，不需要投入很多的额外精力进行性能优化（虽然我们后面还是做了一些）；

实际上国外已经有这种动画直播了：

澳网 3D 动画直播：

索尼体育 NFL 直播方案：

ESPN：

但是上述方案成本是很高的，先不说 3D 建模是单独找到团队做的，根据他们介绍，他们的动作都是使用专业摄像头捕捉的，成本上我们这个创新项目就无法接受。

我们要探索一条我们自己的低成本路线。

技术调研

3D 技术部分

人物模型部分

首先我们要解决的就是 3D 模型怎么生成，这在以前是一个不可能的任务，对于传统软件研发团队而言，3D动画制作流程复杂，涉及剧本创作，角色与场景建模，动画绑定与关键帧制作，镜头设计、灯光渲染、后期合成整个过程人力成本高、周期长、创意门槛高，难以快速响应内容需求。

但近年来，随着 AIGC（AI生成内容） 技术的爆发，文本生成图像（Text-to-Image）、文本生成视频（Text-to-Video）、3D资产生成（Text-to-3D） 取得了显著进展，为 “文生3D动画” 提供了技术可行性。

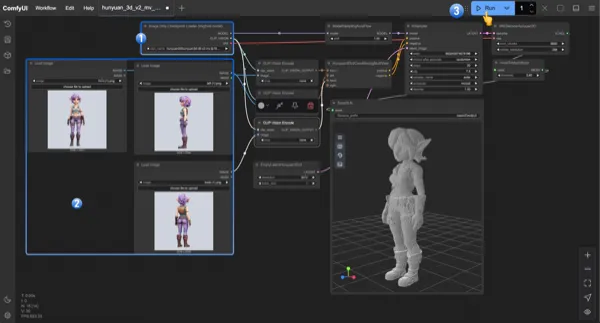

当然我们可以直接到 UE 商店里买，也可以选择直接使用 ComfyUI 等工具自己搭工作流来创建，一般workflow 就是上传一个三视图，一般是前、后、侧面图个一张，剩下的细节让大模型来生成。如果你只有一张图，也有对应的 ComfyUI 插件，同样也是基于大模型，帮你生成三视图，但是效果就比较差强人意了。

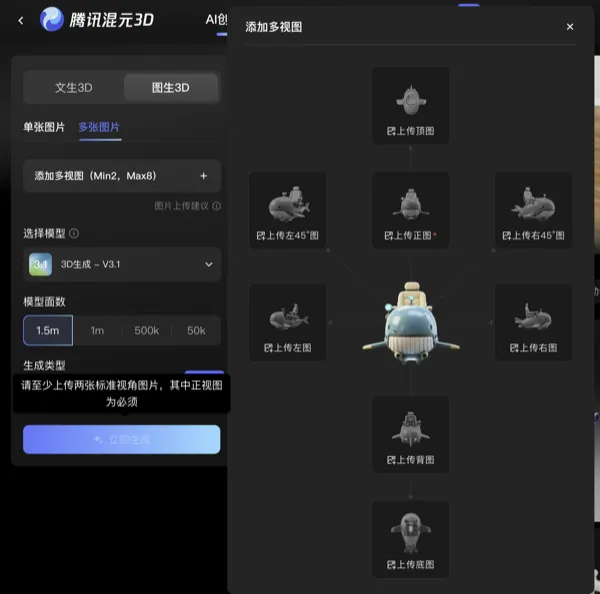

我们选择了腾讯自家的混元3D，同样支持线上搭建流水线，多图最多支持上传8张图片，也支持指定面数、纹理等等：

当然混元也支持使用单图生成：

但是 3D 生成的项目也不是那么的完美：

1.目前我们目前基本都是通过单图生成，网上能找到的三视图较少，生成的还原效果可能会稍差，考虑使用参考图通过AI生成三视图，再通过三视图生成出更符合预期的模型；

2.生成的骨骼精细度不够，手部、面部的骨骼混元 3D 目前是没有的；

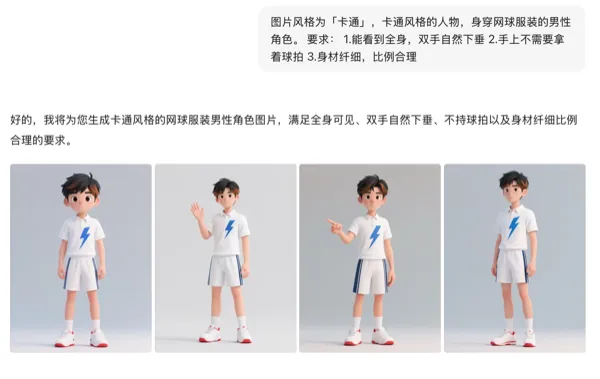

不过考虑到我们这个项目体量和投入，不需要精度那么高。图的部分，我们用豆包的文生图就满足了

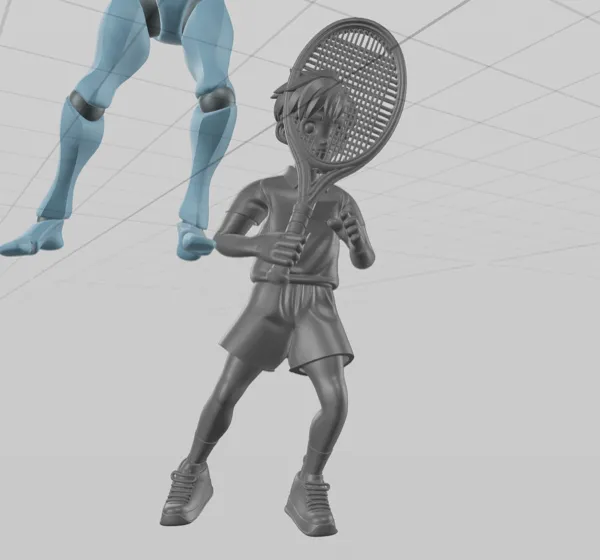

然后把图传给混元，就得到了最后的人物建模：

物体模型部分

解决完球员部分，我们还有很多 3D 资产要生成，包括但不限于球拍、网球、球场等等。

开始我们也使用混元 3D 来生成，发现小的物品还好，大的 3D 物体，如球场，混元效果就不是很好了。比如我们尝试让混元 3D 一次生成整个球场：

可以看到，这个球场最终生成的效果比较袖珍，像是一个玩具。我们发现球场比较好的做法，就是是一个个部件AI生成，最后拼上去。但是这个是要消耗大量精力，你要一个个生成，最后还要拼起来。

我们先是考虑釆买，从 UE 商城直接购买，我们买了几个：

不过我们最后实际用的方案发现釆买的模型效果很差，跟人一种很廉价的感觉：

后来我们还是请了外援，找了一个专业的 3D 美术，帮我们设计了球场：

其他的一些小道具，如球场、球拍，我们就干脆自己用混元生成了。

动作资产

现在有了球场，有了球员，还得让球员在球场上自由的运动。这个不是让球员简单的位移就行了。我们这个虽然精度不像 3A 大作那么高，但也要尽量的像真实靠拢。球员的 3D 动作要怎么做呢？

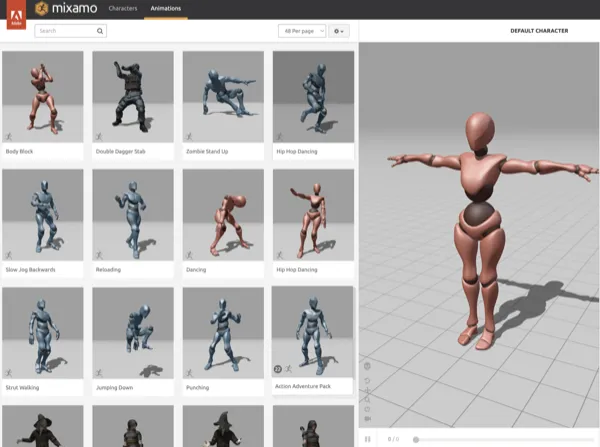

现在我们使用混元 3D生成的球员模型，实际上是可以绑定骨骼的。现在已经有一些提供骨骼动画的网站，例如 Adobe 的 Mixamo，就提供大量的动作动画供我们下载。

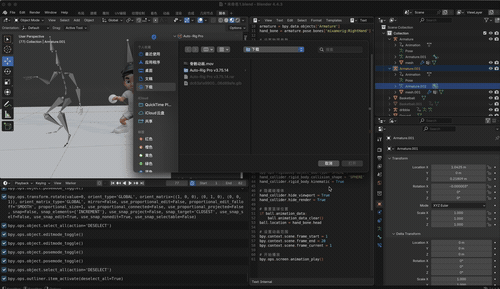

我们可以下载动作模型 fbx 下来，然后使用 Blender + 插件（我们使用的是 AutoRig）的方式，就可以实现动作的绑定：

由于混元生成的骨骼名和下载的骨骼动画名没法直接对应，我们这里是通过脚本微调的。

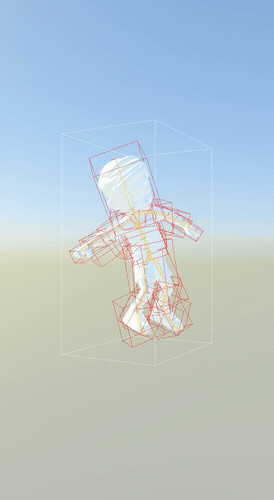

绑定完成后，我们把任务模型导出，这个模型就已经预置了绑定的动作了。

但是有些动作这个网站没提供，像是网球挥拍、发球等等，我们从哪里搞呢。

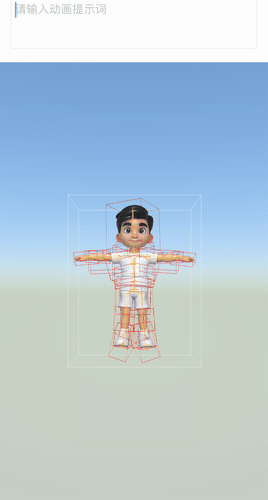

我们想到的先是直接通过大模型来生成动作，我们提供文字描述，然后大模型生成骨骼动画。我们在 Github 上找到了这个项目MotionGPT，我还专门搞了一个基于 SceneKit 的小 demo。具体来说，就是本地启动一个小 server，用户在文本框输入想要让角色的动作，大模型以 JSON 格式返回，客户端把动作绑定到骨骼上：

我们最早的设想就是让比赛解说的文字来驱动 3D 角色运动，这个文生动作应该是比较符合我们预期的一个方案，但是很快我们就发现了这个方案的不足之处:

1. 慢。我本地这个 demo，从输入文本到生成动作，至少有个 2～3s 的延迟。哪怕未来放到服务端，肉眼可见的延迟也是有的；
2. 大模型生成的动作是随机的，也不是标准动作，这个可能不符合我们专业赛事的定位。

所以我们还是决定，预生成一些专业动作，而不是即时生成。

我们探索了一些，发现可以利用机器学习来理解视频，进而生成专业的动作，比如这个项目。

我们也跟混元和 IEG 的一些专业团队也咨询过，了解到混元内部已经有了数字人（HunYuan-MoCap）项目，他们直接上传视频，然后直接就能导出模型动作。他们识别的精度很高，我们利用油管上一些网球的专业比赛视频，生成了一些列的动作。HunYuan-MoCap 支持更精细的识别，带上手部识别。我们最后决定使用这个项目来创建我们的动作库。

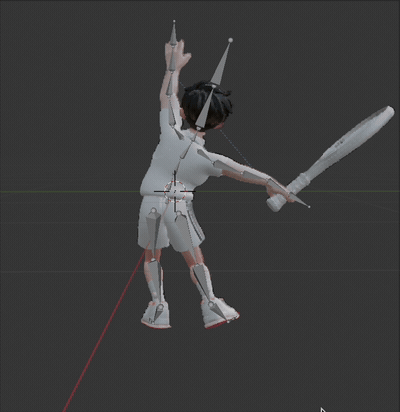

不过转换过程中，我们还是遇到了一个关键难题：视频转骨骼动画是逐帧输出的，30FPS 的 3 秒动作就有 90 个关键帧。出现穿模时，不能只改某一帧，否则会造成前后帧突变，播放时会出现抖动。

为了解决这个问题，我们在 Blender 侧搭了一套 MCP 工具链，把“看、想、做、验”拆成可调用能力。

工具链搭建（MCP + Blender）

我们把修复流程拆成「检测 → 分段 → 联动修复 → 复验」四段，每一段都由 MCP 直接调用 Blender 能力完成：

1. 穿模检测能力：输出穿模骨骼、帧区间、碰撞严重度，先明确"哪里坏了"；
2. 多视角截图能力：支持三视图与多帧拼接，让大模型直观看到姿态变化；
3. 曲线理解能力：读取 F-Curve 变化趋势，自动识别预备、引拍、击球、收拍等动作阶段；

什么是 F-Curve？

F-Curve（Function Curve，函数曲线）是 Blender 等 3D 动画软件中用于描述动画属性随时间变化的核心数据结构。在骨骼动画中，每个骨骼的每个属性（如位置 X/Y/Z、旋转 W/X/Y/Z、缩放等）都会对应一条 F-Curve。

F-Curve 的作用：

• 可视化动画数据：将关键帧之间的过渡以曲线形式展现，动画师可以直观看到动作的速度变化（曲线斜率）、加速度等
• 精确控制动画节奏：通过编辑曲线上的关键点和切线，可以调整动作的缓入（Ease In）、缓出（Ease Out）效果
• 识别动作阶段：通过分析 F-Curve 的变化趋势，可以自动识别动作的不同阶段（如网球的引拍、击球、收拍）

在我们的项目中：通过读取骨骼旋转的 F-Curve，MCP 工具可以识别出"预备阶段曲线平缓、引拍阶段曲线上升、击球瞬间曲线剧烈变化、收拍阶段曲线回归平稳"这样的特征，从而自动将动作分段处理。4. 关键帧编辑能力：支持关键帧精简、批量偏移、多骨骼联动调整（如 RightArm / RightForeArm 协同修复）；

5. 快照回滚能力：每轮调整前保存快照，试错后可秒级回退，快速逼近最佳偏移量。

三轮修复策略（从粗到细）

1. 第一轮：粗修穿模。先处理明显的肘/前臂/球拍穿插，优先把“看得见的错误”压下去；
2. 第二轮：分段细修。按动作阶段（预备、引拍、击球、收拍）做小幅联动偏移，避免局部修好、整体变形；
3. 第三轮：曲线平滑。统一关键帧过渡和切线，消除帧间突变，减少抖动感。

自动复验与回滚

每轮修复后都会自动复验：是否仍有穿模帧、关键关节曲线是否连续、击球关键阶段节奏是否被破坏。若不满足阈值，直接回滚到上一个快照继续调整。

这套 MCP 工具链跑通后，修复不再是“人工逐帧硬改”，而是形成了可重复执行的闭环流程。

完整流程如下：

修复结果（GIF）

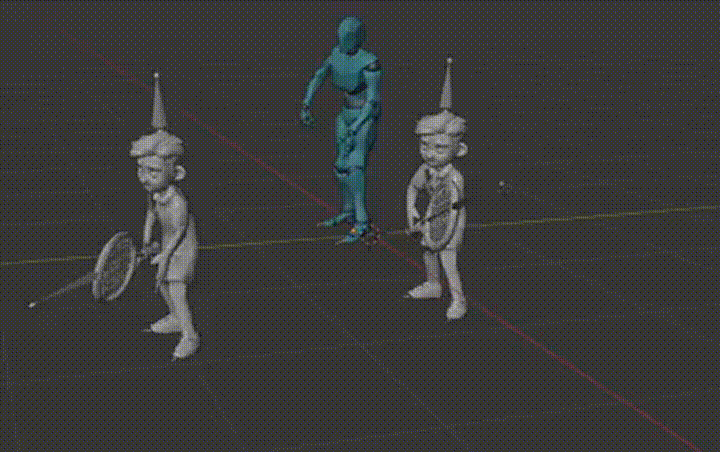

发球动作：

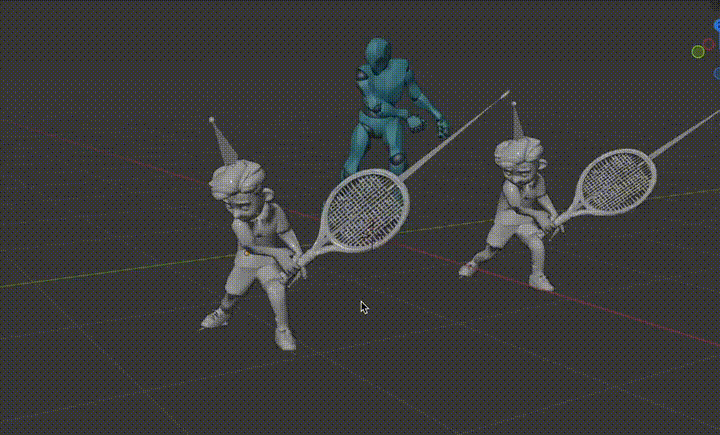

反手击球：

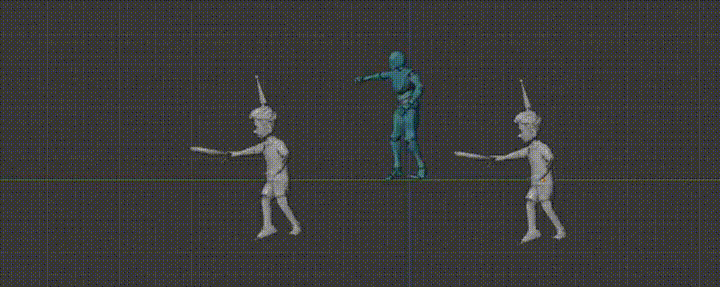

反手小球：

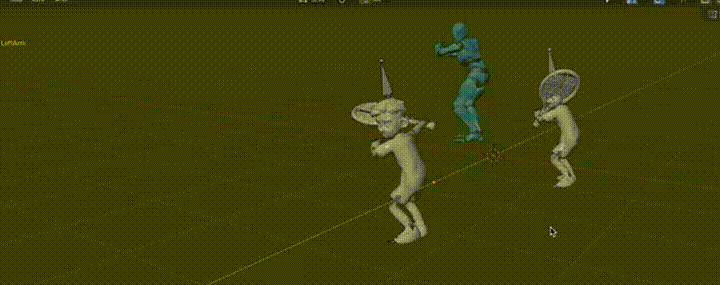

正手小球：

3D 引擎方案

项目探索阶段我们一直使用的是 iOS 的 SceneKit，考虑到这个项目最后还是要在双端落地。我们需要探索一下需要使用什么框架。

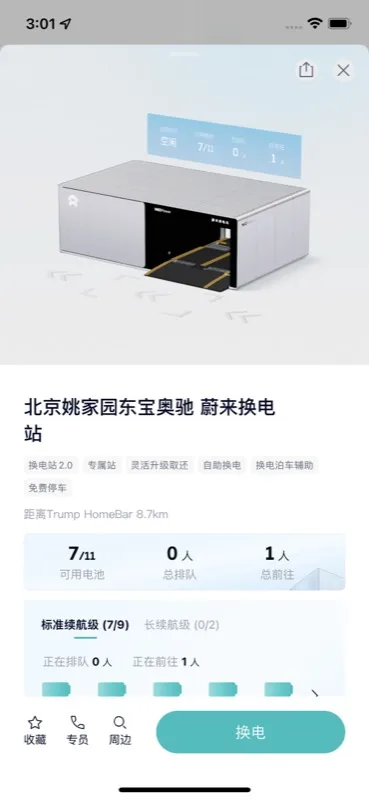

我们看了一下其他 APP，比如蔚来汽车 app，他们的换电站是 3D 展示的：

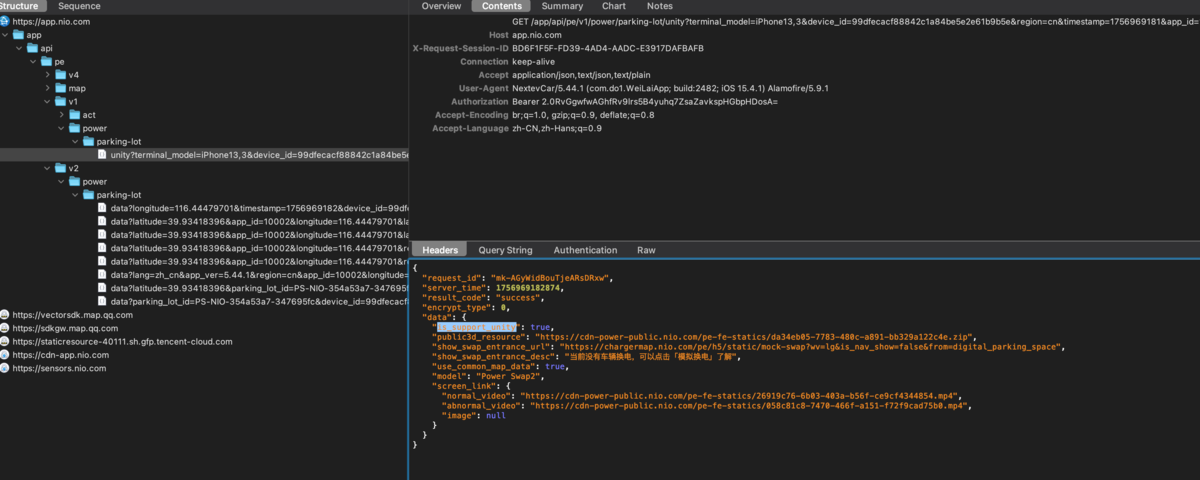

通过抓包，我们发现他们使用的是 Unity：

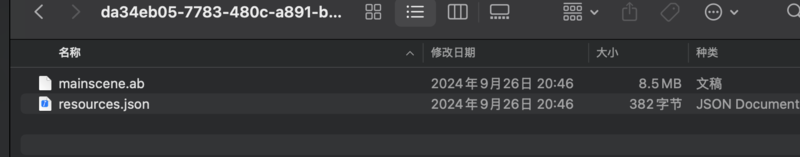

内部拆包，发现他们内部打包了 ab 包, 更加印证了我们的猜测：

AB 包 （Unity AssetBundle）， 是 Unity 游戏引擎的一种资源打包格式，用于将游戏内的各种资源（如模型、贴图、音频等）打包成一个独立的文件。

特点

• 可以高效地管理和分发游戏资源，减小包体大小，并实现动态加载和卸载。

• 允许开发者进行资源的热更新。

•通常在Unity 编辑器中创建和使用

我们当然来调研了其他团队的方案，像是手Q 那边使用的虚幻方案，但是考虑到包体积、授权成本、学习成本、项目期限，我们放弃了使用 UE 或者 Unity 的方案，转而在想使用不需要额外增加包体积，我们又很快能上手的方案。

视频团队之前研究过 WebGL，在 iOS 26 上，我们还能开启 WebGPU 的支持，性能更好。我们可以使用 WebView 来引入，对客户端本身来说，不需要引入额外的代码和库，开箱即用。但是也不是完全没有限制因素，根据视频团队的调要，WebGPU 方案有以下限制：

1. GPU不支持对应OpenGL的版本;
2. Android4.0以下默认不支持;
3. 厂商定制限制;

检测当前 WebGPU 是否支持 WebGPU 的方式：

1. 浏览器直接访问这个链接
2. 通过 JS 检测

 canvas = document.createElement('canvas');
 const gl = canvas.getContext('webgl') || canvas.getContext('experimental-webgl');
 const gl2 = canvas.getContext('webgl2');

通过让 WebView 打开测试链接: https://webglsamples.org/aquarium/aquarium.html，视频团队也进行了一下性能测试

看上面的性能数据，WebView 方案表现尚可。Three.js 是基于 WebGL/WebGPU 的开源 JavaScript 3D 库，这个方案似乎不错。

但我们还有一个选择，就是使用 Cocos。我们之前因为引入视频弹幕功能的原因，已经引入了这一引擎（关于这部分，我们下一部分再讲），只不过由于弹幕只是用到了 2D 能力，把 3D 相关功能给阉割掉了，引擎本身是支持 3D 的。我们如果使用 Cocos，只需要把 3D 功能加回来，至于带来的包大小变更，由于只有点纯代码变化，几乎可以忽略不计。

这两个方案都是写 JS，好在我们的前端和客户端同学都有一些这方面的技术储备，切这个方案

这样备选方案就剩下了两个，一个是 ** Three.js **，另一个是 ** Cocos **。我们需要在这两个方案里面做出选择，我们把这两个方案各做了一个 Demo，简单做了一个对比：

	Three.js（iphone 12）	Cocos 3D（iphone 12）
演示视频
页面创建->模型组件开始加载	1337.21ms	1179ms
模型组件开始加载->第一帧绘制完成	387.00ms	214ms
FPS	30	60
平均内存占用	73 MB	58 MB
是否支持实时预览、编辑	否	是

从以上对比结果来看，Cocos 在性能、IDE 支持方面都更胜一筹，我们最后决定使用 Cocos 引擎。但是 Cocos 是作为弹幕引擎的一部分导入的，我们势必会有一番修改，这方面我们在下一篇再展开讲了。
